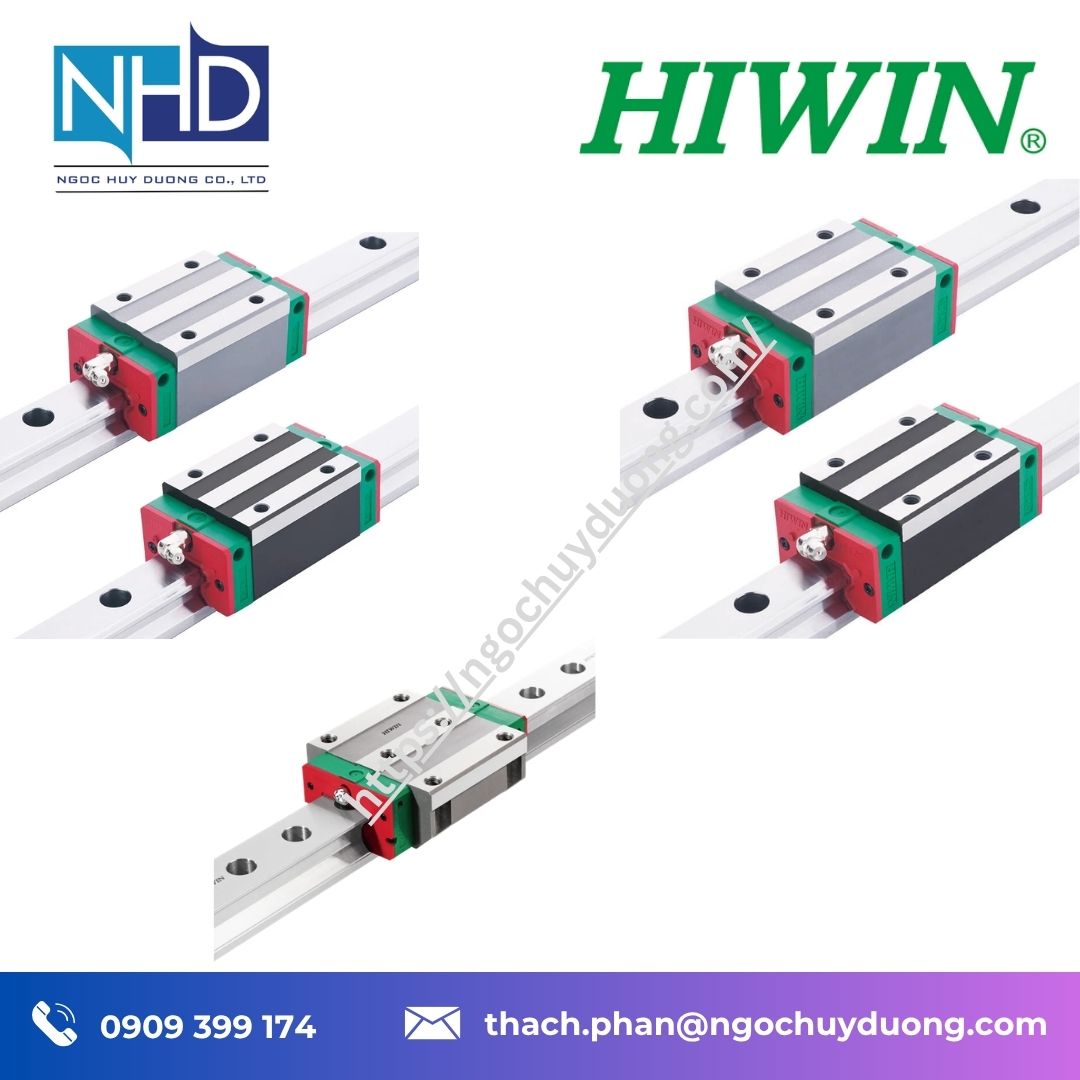

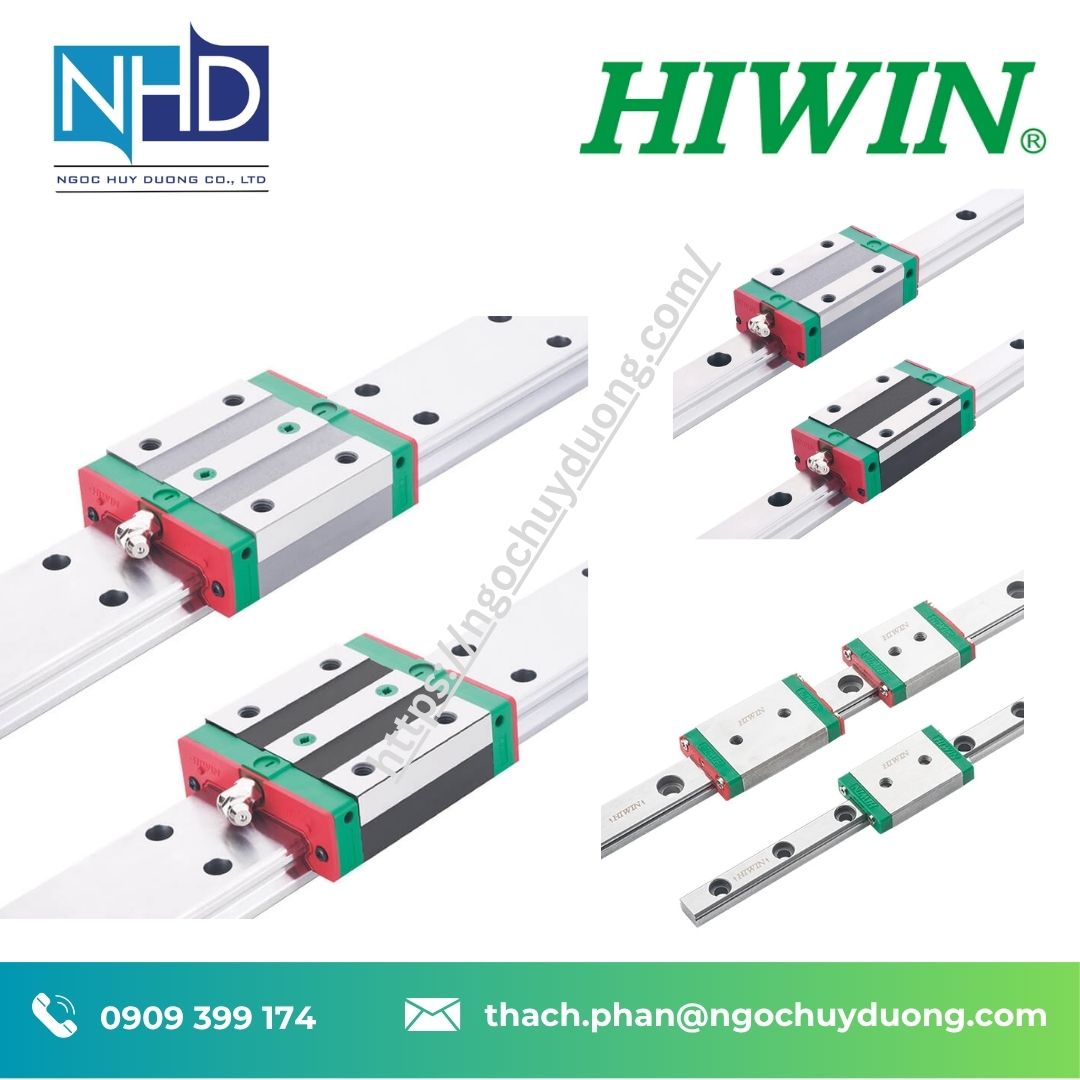

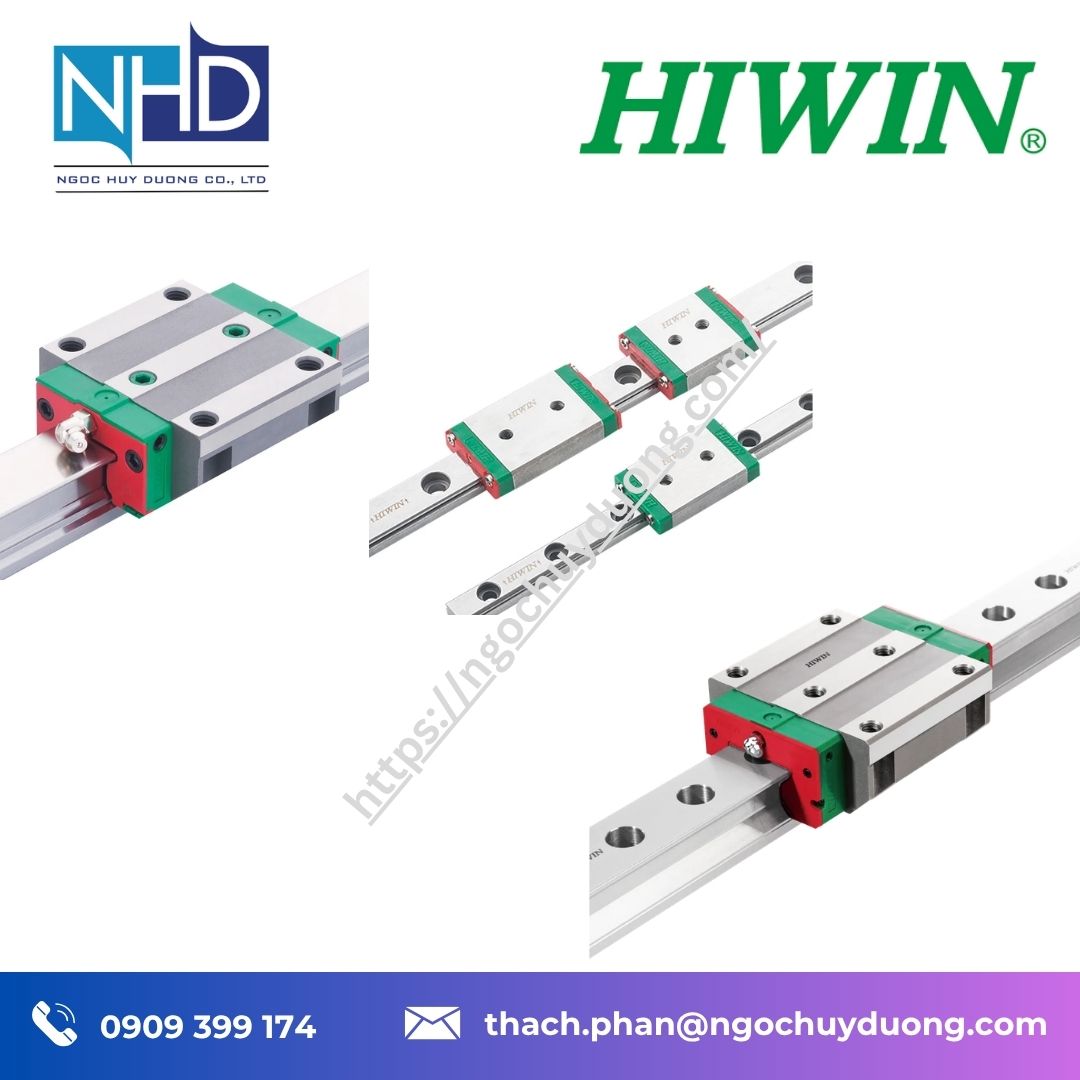

Ray dẫn hướng tuyến tính HIWIN Linear Guideway – Giải pháp dẫn hướng chính xác, tải cao cho máy CNC và tự động hóa
Được phân phối bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp, tự động hóa và truyền động chính xác tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan
Ray dẫn hướng tuyến tính HIWIN Linear Guideway là dòng cơ cấu dẫn hướng chuyển động tuyến tính được thiết kế cho các hệ thống yêu cầu độ chính xác cao, chuyển động ổn định, tải trọng lớn và khả năng duy trì độ chính xác trong thời gian dài. Theo tài liệu chính thức của HIWIN, Linear Guideway có các ưu điểm nổi bật như độ chính xác định vị cao, tuổi thọ dài, chuyển động tốc độ cao với lực dẫn động thấp, khả năng chịu tải theo nhiều hướng, lắp đặt thuận tiện và kết cấu bôi trơn đơn giản.
Danh mục HIWIN Linear Guideway hiện gồm nhiều dòng sản phẩm với cấu hình khác nhau, đáp ứng từ máy công cụ, máy CNC, thiết bị tự động hóa đến máy bán dẫn, thiết bị đo lường và các cơ cấu chuyển động chính xác. Danh mục chính thức hiện có 18 nhóm sản phẩm, bao gồm HG, EG, WE, MG, QH, QE, QW, CG, RG, CRG, QR, AG, E2, SE, PG, ray inox cùng các dòng mới như EL và UR.
HIWIN Technologies được thành lập vào tháng 10/1989, có trụ sở toàn cầu tại Đài Trung, Đài Loan. Doanh nghiệp phát triển các sản phẩm truyền động và điều khiển chuyển động chính xác như vít me bi, ray dẫn hướng tuyến tính, rô-bốt công nghiệp, bàn quay động cơ mô-men xoắn, ổ bi và các thiết bị tự động hóa.
Ngọc Huy Dương cung cấp ray dẫn hướng tuyến tính HIWIN chính hãng, hỗ trợ lựa chọn kích thước, kiểu con trượt, cấp chính xác, độ tiền ép và cấu hình phù hợp với từng thiết bị.
📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – HIWIN Linear Guideway
Ray dẫn hướng tuyến tính HIWIN là gì?
Ray dẫn hướng tuyến tính HIWIN (HIWIN Linear Guideway) là bộ phận cơ khí dùng để dẫn hướng và hỗ trợ chuyển động tịnh tiến chính xác của các bộ phận máy, cho phép bàn máy hoặc cụm cơ cấu trượt qua lại trên một đường thẳng với ma sát thấp.
Cấu tạo cơ bản
Một bộ ray dẫn hướng tuyến tính thường gồm:
- Ray dẫn hướng (Rail): thanh ray được bắt cố định lên khung máy.
- Con trượt / Block: chạy dọc theo ray.
- Bi tuần hoàn: nằm bên trong block, giúp chuyển động êm và giảm ma sát.
- Hệ thống hồi bi: đưa các viên bi quay trở lại để block có thể chuyển động liên tục.
Chức năng
Ray dẫn hướng có nhiệm vụ:
Đỡ tải + dẫn hướng + tạo chuyển động tuyến tính chính xác
Ví dụ trong máy CNC, ray HIWIN được lắp trên các trục X, Y, Z để bàn máy hoặc đầu gia công di chuyển chính xác theo đường thẳng.
Một số dòng HIWIN phổ biến
| Dòng | Đặc điểm / ứng dụng |
|---|---|
| HG | Dòng phổ biến, tải và độ cứng cao, dùng cho máy CNC & automation |
| MG | Kích thước nhỏ gọn, phù hợp thiết bị nhỏ |
| RG | Con lăn thay cho bi, khả năng chịu tải và độ cứng cao |
| EG | Block thấp, phù hợp không gian lắp đặt hạn chế |
| QH/QW | Dòng tối ưu cho các ứng dụng yêu cầu chuyển động êm và chính xác |
Ray dẫn hướng khác gì vít me bi?
Hai linh kiện thường đi cùng nhau nhưng chức năng khác nhau:
- Ray dẫn hướng HIWIN: quyết định đường chạy và độ ổn định của chuyển động.
- Vít me bi HIWIN: biến chuyển động quay của motor → chuyển động tịnh tiến.
Ví dụ một trục X của máy CNC có thể sử dụng ray HIWIN + block HIWIN + vít me bi HIWIN + servo motor.
Nói ngắn gọn theo ngôn ngữ kỹ thuật nhà máy
Ray dẫn hướng tuyến tính HIWIN là bộ ray + con trượt bi dùng để dẫn hướng, đỡ tải và tạo chuyển động tịnh tiến chính xác, êm và ít ma sát cho máy tự động, CNC và robot.
⚙️ Tính năng kỹ thuật nổi bật HIWIN Linear Guideway
- Độ chính xác định vị cao: kết cấu dẫn hướng bằng phần tử lăn giúp chuyển động tuyến tính ổn định và giảm ma sát.
- Khả năng chịu tải theo nhiều hướng: các dòng ray bi HIWIN được thiết kế để đáp ứng tải theo các hướng khác nhau, phù hợp cho cơ cấu máy cần độ cứng vững cao.
- Chuyển động tốc độ cao: lực ma sát thấp giúp giảm yêu cầu đối với cơ cấu dẫn động, phù hợp với máy tự động và các hệ thống chuyển động liên tục.
- Nhiều lựa chọn cấu hình: từ dòng tải nặng HG, dòng thấp EG, ray rộng WE đến dòng thu nhỏ MG và các dòng con lăn RG, QR.
- Dễ lắp đặt và bảo trì: kết cấu được tối ưu cho việc lắp ráp, bôi trơn và thay thế trong quá trình vận hành.
📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com
📋 Thông số kỹ thuật tiêu chuẩn HIWIN Linear Guideway
| Thông số kỹ thuật | Giá trị điển hình |
|---|---|
| Kiểu dẫn hướng | Ray dẫn hướng tuyến tính |
| Phần tử lăn | Bi thép hoặc con lăn tùy dòng |
| Cấu hình | Ray + con trượt |
| Dòng sản phẩm | HG, EG, WE, MG, QH, QE, QW, CG, RG, CRG, QR, AG, E2, SE, PG, EL, UR… |
| Ứng dụng | CNC, tự động hóa, bán dẫn, đo lường, máy công nghiệp |
| Tùy chọn | Kích thước, chiều dài ray, cấp chính xác, độ tiền ép và cấu hình con trượt |
Lưu ý: thông số tải, kích thước ray, độ chính xác và cấu hình cụ thể thay đổi theo từng mã sản phẩm. Cần xác định tải trọng, tốc độ, hành trình và điều kiện lắp đặt trước khi lựa chọn.
📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – HIWIN Linear Guideway
Hiwin HGW25HA
Hiwin HGW30CA
Hiwin HGW30HA
Hiwin HGW35CA
Hiwin HGW35HA
Hiwin HGW45CA
Hiwin HGW45HA
Hiwin HGW55CA
Hiwin HGW55HA
Hiwin HGW65CA
Hiwin HGW65HA
Hiwin HGW15CB
Hiwin HGW20CB
Hiwin HGW20HB
Hiwin HGW25CB
Hiwin HGW25HB
Hiwin HGW30CB
Hiwin HGW30HB
Hiwin HGW35CB
Hiwin HGW35HB
Hiwin HGW45CB
Hiwin HGW45HB
Hiwin HGW55CB
Hiwin HGW55HB
Hiwin HGW65CB
Hiwin HGW65HB
🧱 Vật liệu & kết cấu – Độ bền cao HIWIN Linear Guideway
HIWIN Linear Guideway sử dụng kết cấu ray và con trượt chính xác, kết hợp phần tử lăn để tạo chuyển động tuyến tính có độ ổn định cao. Tùy dòng sản phẩm, HIWIN phát triển các thiết kế chuyên biệt nhằm đáp ứng yêu cầu về tải trọng, độ cứng, kích thước lắp đặt, khả năng chống bụi hoặc môi trường đặc thù.
Trong đó, HG Series hướng đến ứng dụng tải nặng; EG Series có chiều cao lắp đặt thấp; WE Series sử dụng ray rộng nhằm tăng khả năng chống mô-men xoắn; còn MG Series được phát triển theo hướng nhỏ gọn và nhẹ.
Đối với các cơ cấu cần độ cứng và khả năng chịu tải rất cao, RG Series sử dụng con lăn với dạng tiếp xúc đường, cho độ cứng và tải trọng cao hơn so với cấu hình bi thông thường.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
🔁 Tương thích – Thay thế – Mở rộng HIWIN Linear Guideway
Danh mục HIWIN Linear Guideway có nhiều kích thước và kiểu kết cấu, giúp kỹ sư dễ lựa chọn theo không gian lắp đặt và yêu cầu tải của máy. Các dòng HG, EG, WE và MG là những lựa chọn tiêu biểu cho các nhu cầu từ tải nặng, chiều cao thấp, khả năng chống mô-men đến cơ cấu nhỏ gọn.
Khi thay thế ray dẫn hướng trong thiết bị hiện hữu, cần kiểm tra đồng bộ kích thước ray, kích thước con trượt, khoảng cách lỗ bắt vít, tải trọng, độ tiền ép và cấp chính xác thay vì chỉ dựa trên kích thước danh nghĩa.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
🎯 Ứng dụng thực tế HIWIN Linear Guideway
HIWIN Linear Guideway được sử dụng rộng rãi trong:
- Máy CNC, máy phay, máy tiện và trung tâm gia công
- Máy mài, máy khoan, máy cắt và thiết bị gia công chính xác
- Robot và thiết bị tự động hóa
- Máy đóng gói và dây chuyền sản xuất tự động
- Thiết bị bán dẫn và điện tử
- Thiết bị đo lường chính xác
- Máy vận chuyển và cơ cấu chuyển động tuyến tính
- Thiết bị cơ khí cần độ chính xác và độ cứng cao
Riêng EG Series được HIWIN định hướng cho tự động hóa, máy bán dẫn, máy khắc laser và máy đóng gói; WE Series phù hợp với thiết bị tự động hóa, thiết bị vận chuyển, đo lường chính xác, bán dẫn và cơ cấu chỉ sử dụng một ray; trong khi MG Series hướng đến máy in, tay máy, thiết bị điện tử và thiết bị bán dẫn.
📞 Gọi tư vấn theo ngành: 0909 399 174 – HIWIN Linear Guideway
💡 Tại sao nên mua HIWIN Linear Guideway tại Ngọc Huy Dương?
- Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
- Cung cấp sản phẩm HIWIN chính hãng, nguồn gốc rõ ràng.
- Hỗ trợ lựa chọn đúng dòng ray, con trượt và cấu hình kỹ thuật.
- Tư vấn theo tải trọng, tốc độ, hành trình và điều kiện vận hành thực tế.
- Hỗ trợ kỹ thuật và dịch vụ sau bán hàng trên toàn quốc.
- Phù hợp cho nhà máy, OEM, đơn vị EPC và kỹ sư thiết kế máy.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật HIWIN Linear Guideway
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174
Để được tư vấn ray dẫn hướng tuyến tính HIWIN Linear Guideway, vui lòng cung cấp tải trọng, kích thước lắp đặt, hành trình và yêu cầu độ chính xác để Ngọc Huy Dương hỗ trợ lựa chọn cấu hình phù hợp.
🧩 Phiên bản & Mã sản phẩm HIWIN Linear Guideway
Danh mục HIWIN hiện gồm nhiều dòng: EL, UR, HG, EG, WE, MG, QH, QE, QW, CG, RG, CRG, QR, AG, E2, SE, Stainless Steel và PG.
Trong đó:
- HIWIN HG Series: Ray dẫn hướng bi tải nặng.
- HIWIN EG Series: Ray dẫn hướng bi chiều cao thấp.
- HIWIN WE Series: Ray dẫn hướng bi bản rộng, khả năng chống mô-men cao.
- HIWIN MG Series: Ray dẫn hướng bi kích thước nhỏ.
- HIWIN RG Series: Ray dẫn hướng con lăn độ cứng cao.
- HIWIN QH/QE/QW/QR: Các dòng ray sử dụng công nghệ SynchMotion®.
- HIWIN EL: Ray dẫn hướng tự bôi trơn.
- HIWIN UR: Ray dẫn hướng con lăn siêu tải.
📩 Bạn cần bảng model HIWIN Linear Guideway đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com
🧩 FAQ
1. HIWIN Linear Guideway dùng để làm gì?
Dùng để tạo chuyển động tuyến tính chính xác, ổn định cho máy CNC, máy công nghiệp, thiết bị tự động hóa, bán dẫn và nhiều cơ cấu chuyển động khác.
2. Nên chọn HG hay EG?
HG phù hợp hơn với các ứng dụng cần tải và độ cứng cao; EG có chiều cao lắp đặt thấp, phù hợp khi không gian theo phương đứng bị giới hạn.
3. WE Series có ưu điểm gì?
WE sử dụng ray rộng và được thiết kế để tăng khả năng chống mô-men xoắn, đặc biệt phù hợp với những cơ cấu có thể sử dụng một ray dẫn hướng.
4. MG Series phù hợp với thiết bị nào?
MG được phát triển cho các cơ cấu nhỏ gọn, nhẹ và yêu cầu độ chính xác cao như thiết bị điện tử, máy in, thiết bị bán dẫn và tay máy.
5. Làm thế nào để chọn đúng mã HIWIN Linear Guideway?
Cần xác định tải trọng, hướng tải, tốc độ, hành trình, không gian lắp đặt, độ chính xác, độ tiền ép và điều kiện môi trường. Ngọc Huy Dương có thể hỗ trợ đối chiếu các thông số để lựa chọn đúng cấu hình.
